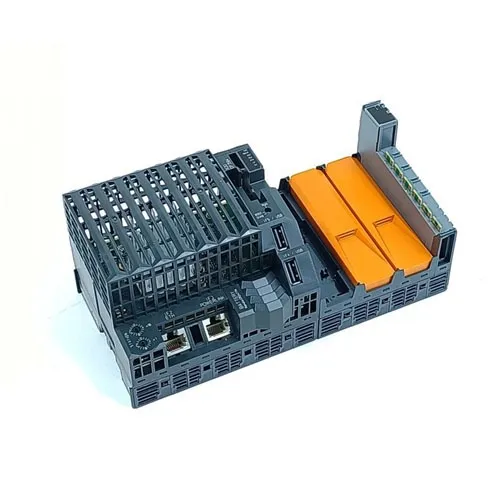

Contrôleur PLC Atom à 3 emplacements du système B&R X20CP3584 X20

Model:
X20CP3584
Brand:
B&R
Type:
Contrôleur PLC industriel X20 haute performance
Warranty:
100% neuf original
Shipping:
Expédition mondiale rapide via FedEx et DHL Express

Brève descriptionInterfaces1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x Liaison X2XModule systèmeContrôleurinformations généralesCode d'identification B&R0xC3ADRefroidissementSans ventilateurIndicateurs d'étatFonction CPU, Ethernet, POWERLINK, Com......

envoyer une demande

Description du produit

Brève description

Interfaces	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x Liaison X2X
Module système	Contrôleur

informations générales

Code d'identification B&R	0xC3AD
Refroidissement	Sans ventilateur
Indicateurs d'état	Fonction CPU, Ethernet, POWERLINK, CompactFlash, batterie
Diagnostic
Batterie	Oui, en utilisant l'indicateur d'état LED et le logiciel
Fonction du processeur	Oui, en utilisant l'indicateur d'état LED
CompactFlash	Oui, en utilisant l'indicateur d'état LED
Ethernet	Oui, en utilisant l'indicateur d'état LED
LIEN PUISSANT	Oui, en utilisant l'indicateur d'état LED
Température	Oui, en utilisant le registre du logiciel
Soutien
Redondance du contrôleur	Oui
Prise en charge des données sur l’état du stockage	Oui
Assistance ACOPOS	Oui
Prise en charge des composants visuels	Oui
Consommation d'énergie sans module d'interface et USB	8,6 W
Consommation électrique pour l’alimentation X2X Link	1,42 W
Consommation d'énergie
E/S internes	0,6 W
Dissipation de puissance supplémentaire causée par les actionneurs (résistifs) [W]	-
Certifications
CE	Oui
UKCA	Oui
ARC (Loi sur la cyber-résilience)	Évaluation en cours
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (voir manuel utilisateur X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Équipement de contrôle industriel
HazLoc	cCSAus 244665 Équipement de contrôle de processus pour zones dangereuses Classe I, Division 2, Groupes ABCD, T5
DNV	Température:B(0 à 55°C) Humidité:B(jusqu'à 100%) Vibration:B(4g) CEM :B(pont et pont découvert)
CSC	Oui
LR	ENV1
KR	Oui
ABS	Oui
B.V.	EC33B Température : 5 - 55°C Vibrations : 4g EMC : Pont et pont ouvert
KC	Oui

Alimentation CPU et X2X Link

Tension d'entrée	24 VCC -15% / +20%
Courant d'entrée	Max. 1,5 A
Fusible	Intégré, non remplaçable
Protection contre l'inversion de polarité	Oui

Sortie d'alimentation X2X Link

Puissance de sortie nominale	7 W
Connexion parallèle	Oui
Fonctionnement redondant	Oui

Alimentation d'E/S d'entrée

Tension d'entrée	24 VCC -15% / +20%
Fusible	Fusible de ligne requis : Max. 10 A, à action lente

Alimentation E/S de sortie

Tension de sortie nominale	24 VCC
Charge de contact admissible	10 A

Alimentation - Informations générales

Indicateurs d'état	Surcharge, état de fonctionnement, état du module, transfert de données RS232
Diagnostic
Transfert de données RS232	Oui, en utilisant l'indicateur d'état LED
Exécution/erreur du module	Oui, en utilisant l'indicateur d'état LED et le logiciel
Surcharge	Oui, en utilisant l'indicateur d'état LED et le logiciel
Isolation électrique
Alimentation E/S - Alimentation E/S	Non
Alimentation CPU/X2X Link - Alimentation CPU/X2X Link	Oui

Contrôleur

Emplacement CompactFlash	1
Horloge en temps réel	Non volatile, résolution 1 s, précision -10 à 10 ppm à 25°C
FPU	Oui
Processeur
Taper	Atome E620T
Fréquence d'horloge	0,6 GHz
Cache L1
Code de données	24 Ko
Code du programme	32 Ko
Cache L2	512 Ko
Processeur d'E/S intégré	Traite les points de données d'E/S en arrière-plan
Emplacements d'interface modulaires	3
Variables rémanentes	Max. 256 Ko
Temps de cycle de classe de tâches le plus court	400 µs
Temps de cycle d'instruction typique	0,0075 µs
Mise en mémoire tampon des données
Surveillance de la batterie	Oui
Batterie au lithium	Min. 2 ans à une température ambiante de 23°C
Mémoire standard
BÉLIER	256 Mo de SDRAM DDR2
RAM utilisateur	1 Mo de SRAM

Interfaces

Interface IF1
Signal	RS232
Variante	Connexion via bornier 12 broches X20TB12
Max. distance	900 m
Taux de transfert	Max. 115,2 kbit/s
Interface IF2
Signal	Ethernet
Variante	1x RJ45 blindé
Longueur de ligne	Max. 100 m entre 2 stations (longueur du segment)
Taux de transfert	10/100/1000 Mbit/s
Transfert
Couche physique	10BASE-T/100BASE-TX/1000BASE-T
Semi-duplex	Oui
Duplex intégral	Oui
Auto-négociation	Oui
Auto-MDI/MDIX	Oui
Interface IF3
Bus de terrain	Nœud de gestion ou contrôlé POWERLINK (V1/V2)
Taper	Tapez 4
Variante	1x RJ45 blindé
Longueur de ligne	Max. 100 m entre 2 stations (longueur du segment)
Taux de transfert	100 Mbit/s
Transfert
Couche physique	100BASE-TX
Semi-duplex	Oui
Duplex intégral	Mode POWERLINK : Non / Mode Ethernet : Oui
Auto-négociation	Oui
Auto-MDI/MDIX	Oui
Interface IF4
Taper	USB1.1/2.0
Variante	Type A
Max. courant de sortie	0,5 A
Interface IF5
Taper	USB1.1/2.0
Variante	Type A
Max. courant de sortie	0,5 A
Interface IF6
Bus de terrain	Maître de liaison X2X

Propriétés électriques

Isolation électrique	Ethernet (IF2), POWERLINK (IF3) et X2X (IF6) isolés les uns des autres, des autres interfaces et des automates

Conditions de fonctionnement

Orientation de montage
Horizontal	Oui
Verticale	Oui
Élévation d'installation au-dessus du niveau de la mer
0 à 2000 m	Aucune limitation
>2000 m	Réduction de la température ambiante de 0,5°C par 100 m
Degré de protection selon EN 60529	IP20

Conditions ambiantes

Température
Opération
Orientation de montage horizontale	-25 à 60°C
Orientation de montage verticale	-25 à 50°C
Déclassement	Voir la section « Déclassement ».
Stockage	-40 à 85°C
Transport	-40 à 85°C
Humidité relative
Opération	5 à 95 %, sans condensation
Stockage	5 à 95 %, sans condensation
Transport	5 à 95 %, sans condensation

Propriétés mécaniques

Note	Commandez la mémoire d'application (CompactFlash) séparément Batterie de secours incluse dans la livraison Plaque de recouvrement d'extrémité X20 (droite) incluse dans la livraison Bornier X20 12 broches inclus dans la livraison Caches d'emplacement pour module d'interface inclus dans la livraison
Dimensions
Largeur	200 millimètres
Hauteur	99 millimètres
Profondeur	85 millimètres
Poids	470g

Numéro d'article :

X20CP3584

Description:

Processeur Intel Atom 600 MHz avec un processeur d'E/S supplémentaire
Ethernet intégré, POWERLINK avec chaînage de réponses aux interrogations et USB
3 emplacements pour extension d'interface modulaire
CompactFlash comme mémoire d'application amovible
256 Mo de SDRAM DDR2
Redondance du contrôleur possible
Sans ventilateur

Le contrôleur X20CP3585 est basé sur un processeur Atom cadencé à0,6 GHzet équipé de256 MoSDRAM DDR2.

USB, Ethernet, POWERLINK et CompactFlash amovible sont tous inclus en tant que fonctionnalités standard. Une interface Gigabit Ethernet est une fonctionnalité standard. Pour encore plus de performances réseau en temps réel, l'interface POWERLINK intégrée prend en charge le mode de chaînage des réponses aux sondages (PRC).

Le contrôleur est équipé de 3 emplacements disponibles pour les modules de communication X20. Divers systèmes de bus et de réseau peuvent facilement être intégrés dans le système X20 grâce à l'utilisation de modules de communication
