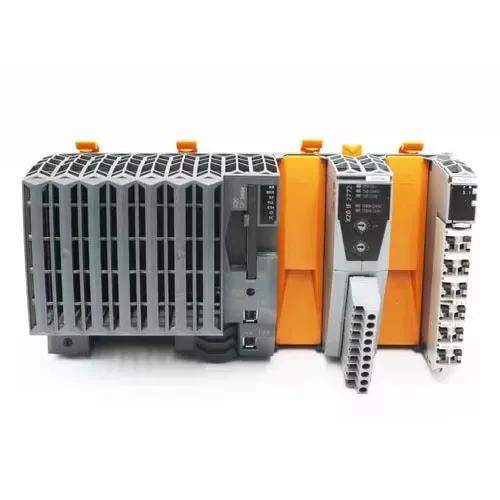

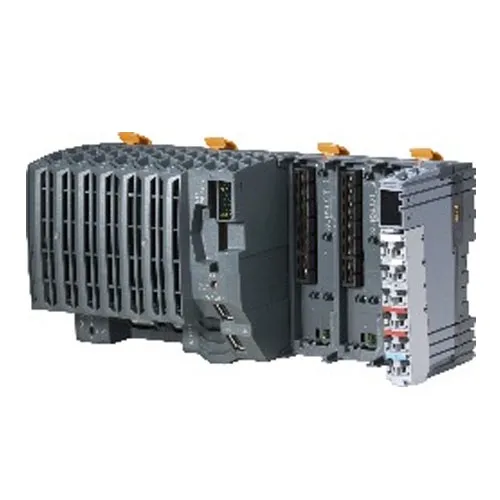

Processeur PLC Celeron du système B&R X20CP3484 X20

Model:
X20CP3484
Brand:
B&R
Type:
Contrôleur PLC industriel du système X20 standard
Warranty:
100% neuf original
Shipping:
Expédition mondiale rapide via FedEx et DHL Express

Données techniquesBrève descriptionInterfaces1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x Liaison X2XModule systèmeProcesseurinformations généralesCode d'identification B&R0x23A6RefroidissementSans ventilateurIndicateurs d'étatFonction CPU, surchauf......

envoyer une demande

Description du produit

Brève description

Interfaces	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x Liaison X2X
Module système	Processeur

informations générales

Code d'identification B&R	0x23A6
Refroidissement	Sans ventilateur
Indicateurs d'état	Fonction CPU, surchauffe, Ethernet, POWERLINK, CompactFlash, batterie
Diagnostic
Batterie	Oui, en utilisant l'indicateur d'état LED et le logiciel
Fonction du processeur	Oui, en utilisant l'indicateur d'état LED
CompactFlash	Oui, en utilisant l'indicateur d'état LED
Ethernet	Oui, en utilisant l'indicateur d'état LED
LIEN PUISSANT	Oui, en utilisant l'indicateur d'état LED
Surchauffe	Oui, en utilisant l'indicateur d'état LED
Diagnostic - Ventilateur	-
Soutien
Assistance ACOPOS	Oui
Prise en charge des composants visuels	Oui
Consommation électrique sans carte mémoire, module d'interface et USB	10,5 W
Consommation électrique interne du X2X Link et de l'alimentation d'E/S
Bus	1,42 W
E/S internes	0,6 W
Dissipation de puissance supplémentaire causée par les actionneurs (résistifs) [W]	-
Isolation électrique
IF1 - IF2	Oui
IF1 - IF3	Oui
IF1 - IF4	Non
IF1 - IF5	Non
IF1 - IF6	Oui
IF2 - IF4	Oui
IF2 - IF5	Oui
IF3 - IF4	Oui
IF3 - IF5	Oui
IF4 - IF5	Non
IF4 - IF6	Oui
IF5 - IF6	Oui
Automate - IF1	Non
Automate - IF2	Oui
Automate - IF3	Oui
Automate - IF4	Non
Automate - IF5	Non
Automate - IF6	Oui
Certifications
CE	Oui
UKCA	Oui
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (voir manuel utilisateur X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Équipement de contrôle industriel
HazLoc	cCSAus 244665 Équipement de contrôle de processus pour zones dangereuses Classe I, Division 2, Groupes ABCD, T5
DNV	Température:B(0 à 55°C) Humidité:B(jusqu'à 100%) Vibration:B(4g) CEM :B(pont et pont découvert)
CSC	Oui
LR	ENV1
KR	Oui
ABS	Oui
B.V.	EC33B Température : 5 - 55°C Vibrations : 4g EMC : Pont et pont ouvert
KC	Oui

Alimentation CPU et X2X Link

Tension d'entrée	24 VCC -15% / +20%
Courant d'entrée	Max. 2,2 A
Fusible	Intégré, non remplaçable
Protection contre l'inversion de polarité	Oui

Sortie d'alimentation X2X Link

Puissance de sortie nominale	7 W
Connexion parallèle	Oui
Fonctionnement redondant	Oui

Alimentation d'E/S d'entrée

Tension d'entrée	24 VCC -15% / +20%
Fusible	Fusible de ligne requis : Max. 10 A, à action lente

Alimentation E/S de sortie

Tension de sortie nominale	24 VCC
Charge de contact admissible	10 A

Alimentation - Informations générales

Indicateurs d'état	Surcharge, état de fonctionnement, état du module, transfert de données RS232
Diagnostic
Transfert de données RS232	Oui, en utilisant l'indicateur d'état LED
Exécution/erreur du module	Oui, en utilisant l'indicateur d'état LED et le logiciel
Surcharge	Oui, en utilisant l'indicateur d'état LED et le logiciel
Isolation électrique
Alimentation E/S - Alimentation E/S	Non
Alimentation CPU/X2X Link - Alimentation CPU/X2X Link	Oui

Contrôleur

Emplacement CompactFlash	1
Horloge en temps réel	Non volatile, résolution 1 s, précision -20 à 20 ppm à 25°C
FPU	Oui
Processeur
Taper	Celeron 266 (compatible)
Cache L2	-
Cache L1 pour les données et le code du programme	2x 16 Ko
Processeur d'E/S intégré	Traite les points de données d'E/S en arrière-plan
Emplacements d'interface modulaires	3
Variables rémanentes	Max. 64 Ko
Temps de cycle de classe de tâches le plus court	800 µs
Temps de cycle d'instruction typique	0,007 µs
Mise en mémoire tampon des données
Surveillance de la batterie	Oui
Batterie au lithium	Au moins 3 ans
Mémoire standard
BÉLIER	32 Mo de SDRAM
RAM utilisateur	1 Mo de SRAM

Interfaces

Interface IF1
Taper	RS232
Variante	Connexion via bornier 12 broches TB12
Taux de transfert	Max. 115,2 kbit/s
Interface IF2
Taper	Ethernet
Variante	RJ45 blindé
Longueur de ligne	Max. 100 m entre 2 stations (longueur du segment)
Taux de transfert	10/100 Mbit/s
Interface IF3
Bus de terrain	POWERLINK V1/V2
Taper	100BASE-T (ANSI/IEEE 802.3)
Variante	RJ45 blindé
Longueur de ligne	Max. 100 m entre 2 stations (longueur du segment)
Taux de transfert	100 Mbit/s
Interface IF4
Taper	USB1.1
Variante	Type A
Max. courant de sortie	0,5 A
Interface IF5
Taper	USB1.1
Variante	Type A
Max. courant de sortie	0,5 A
Interface IF6
Taper	Maître de liaison X2X
Quantité	1

Conditions de fonctionnement

Orientation de montage
Horizontal	Oui
Verticale	Oui
Élévation d'installation au-dessus du niveau de la mer
0 à 2000 m	Aucune limitation
>2000 m	Réduction de la température ambiante de 0,5°C par 100 m
Degré de protection selon EN 60529	IP20

Conditions ambiantes

Température
Opération
Orientation de montage horizontale	0 à 55°C
Orientation de montage verticale	0 à 50°C
Déclassement	-
Stockage	-25 à 70°C
Transport	-25 à 70°C
Humidité relative
Opération	5 à 95 %, sans condensation
Stockage	5 à 95 %, sans condensation
Transport	5 à 95 %, sans condensation

Propriétés mécaniques

Note	Commandez la mémoire d'application (CompactFlash) séparément Batterie de secours incluse dans la livraison Plaque de recouvrement d'extrémité X20 (droite) incluse dans la livraison Bornier X20 12 broches inclus dans la livraison Caches d'emplacement pour module d'interface inclus dans la livraison
Dimensions
Largeur	200 millimètres
Hauteur	99 millimètres
Profondeur	85 millimètres

Numéro d'article :

X20CP3484

Description:

Intel Celeron 266 Performance avec processeur d'E/S supplémentaire
Ethernet, POWERLINK et USB intégrés
3 emplacements pour extension d'interface modulaire
CompactFlash comme mémoire d'application amovible
Sans ventilateur
Extrêmement compact

Le X20CP3484 est le plus petit processeur Celeron pour le système X20. Cependant, son temps de cycle le plus court de 800 µs montre toujours sa puissance. Les caractéristiques de base sont les mêmes que celles des modèles plus grands.

Ethernet et USB sont intégrés. De plus, le CPU dispose d'une connexion POWERLINK pour une communication en temps réel. Il existe également trois emplacements polyvalents pour des modules d'interface supplémentaires.

Les modèles de processeur X20CP3484 et X20CP3484-1 diffèrent uniquement par la taille de la SDRAM.
